Respuesta sobre la diferencia entre Vatios [W] y VoltioAmperios [VA]
Pregunta
"
¿Qué diferencia hay entre los vatios y los voltio-amperios?
¿No es lo mismo W que V·A? ¿Podemos usarlos indistintamente en electroterapia?
"Respuesta
Encantado de responder.
En teoría es lo mismo, porque los W son igual al producto de V·A y cuando se habla de VA se refiere a un valor que será el producto de V·A. Pero sí hay diferencias.
La expresión [VA] normalmente es un concepto empleado en electricidad industrial, pero en electroterapia (aunque si aparece esa diferencia en determinadas circunstancias) es mejor no usar este concepto de [VA] y quedarnos con el clásico de [W] o Vatios.
Cuando se habla de [VA] se refiere al valor o producto teórico del multiplicar el voltaje por el amperaje en circunstancias teóricas perfectas.
Pero en determinadas circunstancias, la teoría no se cumple porque aparece un desfase entre la onda de voltaje y la onda de intensidad, provocando pérdidas en el valor de dicho producto (a la baja) y apareciendo caída en la eficacia o factor de potencia. Este factor puede expresarse en decimales o en porcentaje; cuanto más se acerque a 1 o al 100%, mayor será la eficacia y coincidirán los valores teóricos con los reales.
Aplicando la corrección de dicho factor de potencia, se obtiene el valor de potencia en [W] vatios reales o eficaces.
Referido al cuerpo humano, cuando la corriente es galvánica, ambos coinciden, pero ante corrientes alternas o pulsadas, ya aparece dicho factor de pérdidas debido al componente capacitivo del cuerpo y su influencia en la deformación y desfase de las ondas alternas.
Normalmente el parámetro de [VA] en electroterapia no se emplea y se da por supuesto que siempre se habla de potencia en vatios eficaces [W].
Es frecuente ver en un transformador la expresión de "un nº en VA" cuando las circunstancias en la salida o al equipo que alimenta son adecuadas, pero si el equipo produce un factor de potencia de 0,6; 0,7; 0,8; 0,9; etc, la energía que realmente aplica puede ser del 60%, 70%, 80%, 90%, etc.
Una técnica en que puede ser aplicable este concepto, puede darse en la forma de medir la radiofrecuencia, por ser corriente alterna y por estar muy presente el efecto capacitivo, pero se supone que el fabricante ha considerado esta circunstancia y las medidas que ofrece ya son las reales. Intuyo que tu pregunta procede de está técnica, por lo que te recomiendo que preguntes al fabricante sobre ello y que te aclare si considera el factor de potencia, o no, a la hora de mostrar potencias en la pantalla.
Tal vez has encontrado la doble información de lo que es capaz de generar en teoría [VA] y de la eficiencia real ante la aplicación en pacientes [W]. Si ves que estoy mue herrado me lo comentas.
A modo de ejemplo, incluyo unas fotografías de un caso real en una instalación eléctrica con su medidor de potencias y el factor de potencia en cada momento. Se debe considerar que los valores que se leen en tiempo real son cambiantes y deben tomarse los más próximos a la media.
En las primeras fotografías se observa como los valores de [W] y de [VA] son diferentes. El primero está corregido por el factor de potencia.

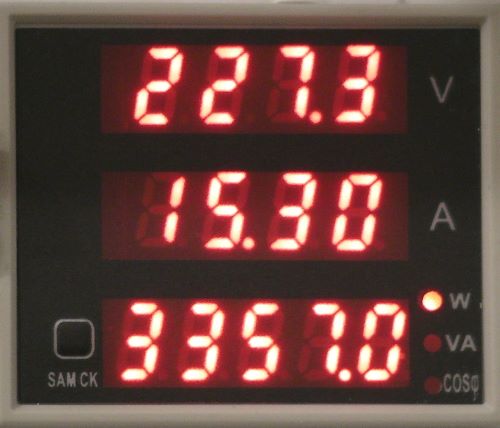

Medidor de potencia en la opción de [W]
(El valor de W es de 3357 vatios reales o eficaces).

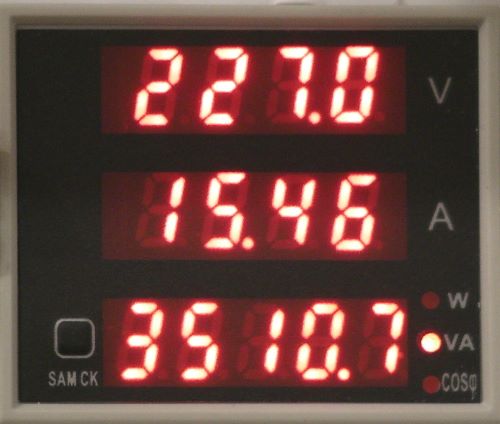

Medidor de potencia en la opción de [VA] (El valor de VA es de 3510 vatios).

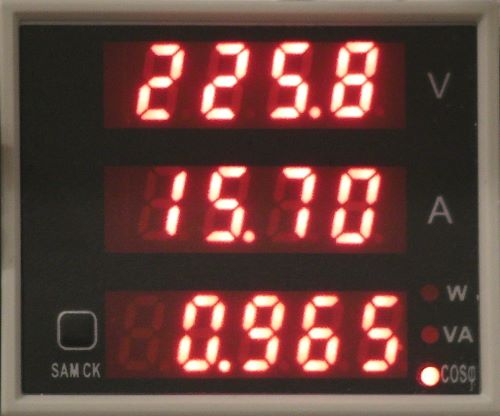

Medidor de potencia en la opción de factor de potencia o del coseno de fi (factor de potencia de 0.965).
En la tercera fotografía puede apreciarse el factor corrector de
potencia indicando, que el aprovechamiento energético es de un 96%
aproximadamente.
Espero que mi respuesta aclare tus dudas.
Publicado el 01/03/2020
