Tansferencia eléctrica capacitativa (TEC), radiofrecuencia de aplicación manual o tecarterapia

Introducción

Es una interesante y vieja técnica (D'Arsonvalización) recuperada y perfeccionada por una determinada marca comercial, basada en la aplicación de alta frecuencia en forma manual y local.

En los últimos tiempos se manifiestan ciertas luchas por la nomenclatura de la técnica y sus variantes como la "radiofrecuencia de aplicación manual" o "tecarterapia". Estamos hablando de la banda más baja de radiofrecuencia, porque radiofrecuencias es también la onda corta y la micro onda.

Con el auge de la fisioestética y el potente marketing (márquetin) de los tratamientos a deportistas, se ponen de moda técnicas de radiofrecuencia de aplicación manual aunque con diferentes frecuencias, pero todas en el rango de 0,4 a 1 Mhz.

La radiofrecuencia posee la propiedad de conseguir desplazamientos de cargas iónicas internas (generando diatermia) sin que los electrodos lleguen a estar en contacto con el paciente, es decir, el organismo actúa como dieléctrico de un condensador. De ahí la expresión TRANSFERENCIA CAPACITIVA O CAPACITATIVA.

Personalmente pienso que a este sistema de trabajo le está costando introducirse en el mundo de la fisioterapia por causa del enfoque comercial. En su momento se ofertó "cuasi" como panacea con influencia curativa en un amplio grupo de patologías. Su uso se ha mantenido bastante marginal y fundamentalmente en el sector de la estética. Paulatinamente se le está dando su justo valor y va perdiendo el calificativo despectivo del "... crecepelo ...".

Se le atribuye la capacidad para generar pelo.

Debemos considerarlo una técnica más de termoterapia profunda y local con sus ventajas, desventajas, indicaciones y contraindicaciones. No es justo que existan detractores totales ni seguidores acérrimos.

Método

Son ondas sinusoidales de 0,4 - 1 Mhz (400.000 a 1.000.000 de Hz) en aplicación mantenida y/o  pulsada, regulando su potencia hasta conseguir sensación térmica en el paciente.

El método consiste en el desplazamiento manual de un cabezal o electrodo móvil sobre una zona corporal previamente cubierta por una crema deslizante, diseñada ex-profeso para esta técnica. Este electrodo es pequeño y recubierto de un material no conductor, por lo que, la parte conductora, no entra en contacto con la piel, EFECTO CAPACITATIVO. Sin embargo, se está aplicando también de forma RESISTIVA, colocando al paciente (o el segmento corporal correspondiente) entre dos electrodos metálicos sin aislante. En este caso, ambos electrodos deben ser más amplios de lo habitual.

Así pues, la técnica puede clasificarse en dos formas fundamentales:

• Aplicaciones capacitivas, y
• Aplicaciones resistivas.

En las capacitivas el electrodo activo está recubierto por un elemento aislante que lo separa de la piel, mientras que en las resistivas el electrodo activo entra en contacto directo con la piel.
Estas dos variantes matizan la metodología de los tratamientos en cuanto a potencias y localización de los efectos terapéuticos.

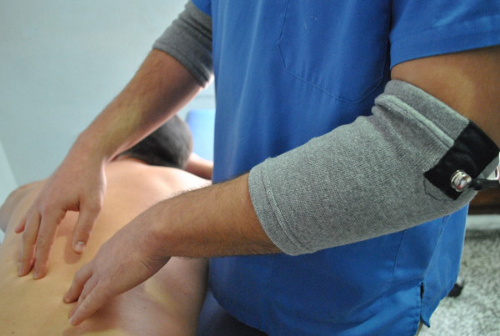

Aplicación de radiofrecuencia de forma manual.

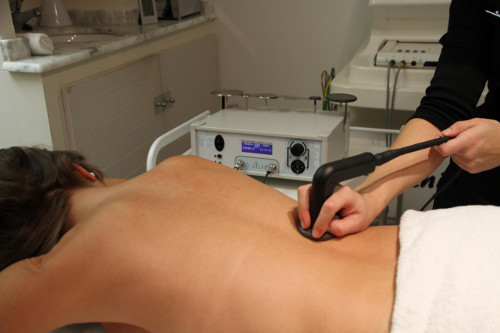

Aplicación de radiofrecuencia mediante cabezal.

Los equipos vienen dotados de una gama de electrodos para distintas aplicaciones.

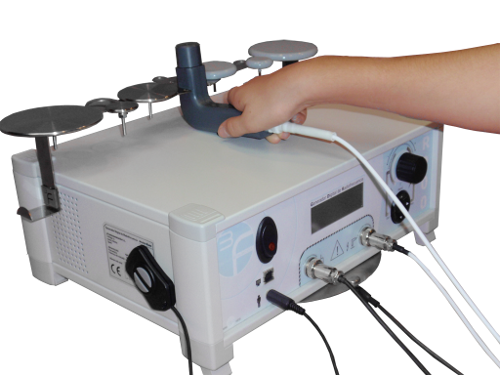

R200 generador digital de radiofrecuencia.

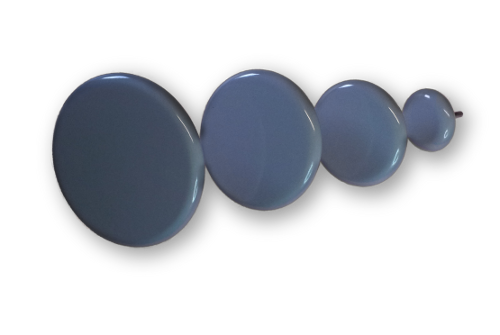

Diferentes tamaños de electrodos.

El otro electrodo indiferente, normalmente metálico y bastante más amplio, se sitúa en una zona corporal a distancia pero en contacto directo con la piel.

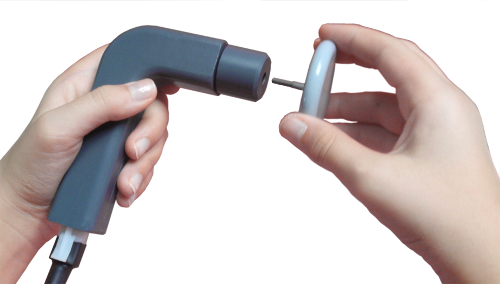

Sistema para el acoplamiento del electrodo manual.

Bases biológicas

Dada la importante información de tipo técnico que aporta la siguiente WEB (r200) se sugiere entrar en ella y buscar información actualizada al respecto de este tema.

Se apoya en tres fenómenos físicos:

• La frecuencia de la corriente
• La impedancia de los tejidos vivos
• El circuito aplicador en campo capacitivo o resistivo
• Suficiente potencia energética

Frecuencia de la corriente

Para conseguir que la energía pase al organismo con electrodos que no se encuentran en contacto directo, se requiere elevar la frecuencia hasta valores próximos al megahercio (o varios Mhz) donde, con relativamente baja diferencia de potencial, se pueden conseguir arcos voltaicos o transferir la energía aunque exista un dieléctrico entre el electrodo y el organismo.

Es decir, en un circuito RCL, la capacidad que presenta el sistema de trabajo es tal, que en frecuencias más bajas actuaría de corte eléctrico, pero en estas frecuencias, sí permite el paso energético.

Impedancia de los tejidos vivos

Los tejidos vivos ofrecen una resistencia o impedancia al paso de energía a su través. Los tejidos vivos son conductores medios. Ello quiere decir que gran parte de su energía se va a absorber y a transformar, al vencer la resistencia opuesta a su libre desplazamiento por las disoluciones orgánicas.

Pero, más que la resistencia, serán los desplazamientos iónicos forzados y obligados por la diferencia de potencial eléctrico, los que realmente generarán calor por la agitación o aumento del movimiento Browniano. Luego, allí donde más energía se concentre por unidad de volumen y donde sea más alta la proporción de disoluciones o dispersiones coloidales, mayor será la generación térmica.

Esta frecuencia también tiene mucho que ver en que este fenómeno se produzca. La frecuencia de la onda corta puede servir, pero el circuito electrónico es más complejo y caro.

Circuito aplicador en campo capacitivo y campo resistivo

El circuito se basa en dos cables que emergen de la máquina. Uno llega al organismo directamente, por apoyo directo del metal y con amplia zona de contacto. El pequeño se aproxima al organismo sin tocarlo (en el campo capacitivo), o en contacto directo (en el campo resistivo).

En el campo capacitivo una capa aislante que recubre el electrodo garantiza la falta de contacto entre la parte metálica del electrodo y la piel.

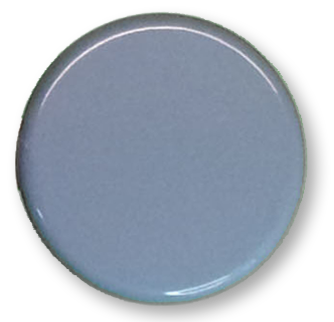

Electrodo capacitivo o capacitativo

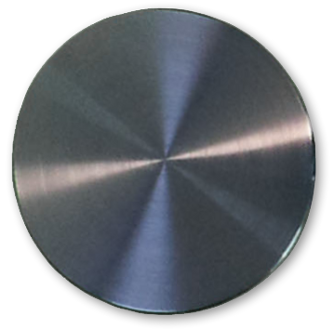

Electrodo resistivo

Tanto en el campo capacitivo como en el resistivo, cerca del electrodo pequeño o activo es donde se concentra su efecto térmico y que, normalmente, se aplica de forma manual.

En el campo capacitivo, el efecto térmico se localiza muy próximo al electrodo activo.

En el campo resistivo, el efecto térmico se localiza a más distancia del electrodo activo, y en consecuencia se considera una aplicación más profunda.

Es importante saber combinar las potencias y los tamaños de los electrodos para dominar el campo de hipertermia local.

Si las zonas de aplicación del electrodo activo son ricas en líquidos y disoluciones, permitirán el desplazamiento con suficiente densidad de energía; si el electrodo es lo bastante pequeño y el aporte energético suficiente, conseguiremos la combinación que permita la generación de calor en mayor o menor cantidad.

La radiofrecuencia manual de última generación se está aplicando combinada y simultaneada con otras técnicas de terapias manuales del terapeuta y activas por parte del paciente; circunstancia que la da una gran potencia terapéutica.

Suficiente potencia energética

Para provocar que al otro lado del electrodo pequeño se desplacen los iones y cargas ionizadas, se requiere crear diferencias de potencial importantes. Para ello, el equipo generador de energía debe diseñarse de forma que lo consiga dentro de márgenes variables y cambiantes en el circuito RC: resistencia de los tejidos, capacidad del campo de condensador, tamaño del electrodo activo (y del pasivo), distancia entre los electrodos, etc.

La potencia o energía aplicada se regulará hasta conseguir en el paciente sensación térmica bien percibida pero no quemante. Normalmente requiere retoques durante la sesión y jugar con el desplazamiento del electrodo activo o cabezal.

No es necesario indicar la potencia en vatios, ya que este parámetro depende mucho de las variables que afectan al circuito. Sí es fundamental regularla o modificarla hasta que el paciente detecte la sensación térmica que pretendemos.

Dosificación

Si consideramos la potencia aplicada en vatios (W), el paciente no siempre recibirá la misma energía; nos importa la energía recibida que es capaz de convertirse en calor.

Teóricamente podríamos calcular el trabajo realizado, pero en la práctica es excesivamente complejo. Por ello, aplicaremos la tabla que se basa en la percepción subjetiva del paciente desde el grado I al IV. (Ver dosificación de alta frecuencia).

Hay quien pretende estar jugando con el límite de tolerancia térmica del paciente. Otros se mantienen en un grado II o grado III para estimular el metabolismo de forma moderada.

Debemos considerar si la aplicación térmica está indicada, o por el contrario se requiere la aplicación de frío.

En general, en procesos agudos e inflamados, liberaremos energía aplicando frío; en procesos crónicos, inyectaremos energía aplicando calor.

Puede coexistir un estado de transición en el que la indicación de ambos sea correcta. En los casos subagudos, la aplicación se hará lenta y baja sensación térmica para no saturar el sistema; en los crónicos, puede forzarse el límite cercano a la saturación del sistema.

Tiempo de la sesión

Cuando se aplica una potencia moderada con una percepción térmica baja y respuesta de termorregulación débil, el tiempo puede prolongarse bastante, hasta que el sistema se sature generando una vasodilatación intensa y fuerte enrojecimiento local (si es que se alcanza).

Cuando se aplica una potencia importante, consiguiendo una percepción térmica clara, con bastante generación calórica, se desencadenará una fuerte respuesta de termorregulación con enrojecimiento que aparecerá con cierta rapidez. Cuando percibamos sudoración local o fuerte enrojecimiento, detendremos la sesión.

Dado que la tendencia es a estar aplicando la técnica simultaneada con otras maniobras terapéticas, hay que saber combinar estas maniobras con las variaciones sobre la técnica, para que unas refuercen a las otras. Como por ejemplo: en un amasamiento muscular de una contractura paravertebral, en la que se combina el efecto amasador con el electrodo y la otra mano junto con el aporte térmico profundo sobre la banda muscular contracturada.

Calor y temperatura

• Calor es la generación o aplicación de la energía térmica en un medio. Su unidad es la caloría.
• Temperatura es la densidad de calorías por unidad de volumen del medio. Su unidad es el grado en distintos sistemas (para nosotros en ºC).

Siempre que se genere calor en un medio, tiende a aumentar la temperatura; pero si se refrigera la zona, aunque se genere calor, no tiene por qué aumentar la temperatura.

Evitaremos que la densidad de calorías o temperatura no supere los 42 ºC.

Debemos aplicar esta técnica (y otras de termoterapia) siempre que el paciente mantenga en buen estado sus mecanismos biológicos de termorregulación; ante su defecto, se aplicará con precaución o se considerará contraindicada.

Indicaciones

• En todos los procesos de tipo degenerativo que implique enlentecimiento o retardo del metabolismo, riego y nutrición. En general patologías con el sufijo OSIS o ITIS cronificadas.
• Cuando deseemos provocar aumento de vasodilatación y riego bajo la zona tratada (superficialmente y en algunos centímetros).
• Cuando pretendamos mejorar el riego, nutrición y oxigenación de los tejidos bajo el electrodo activo.
• Cuando deseemos fluidificar derrames articulares densos y coagulados (siempre que no se aprecie inflamación aguda).
• Puede estar indicado en determinados procesos infecciosos como accesos purulentos para acelerar su explosión al exterior, sinusitis crónicas, prostatitis crónicas, otros procesos urogenitales que no soporten infecciones floridas ni agudas.
• Celulitis, miofibrosistis.

Precauciones

• Explicar al paciente la técnica, objetivos y situaciones de aviso o alarma para informar al terapeuta.
• Averiguar si el paciente mantiene intacta la percepción térmica (parálisis, parestesias).
• Mantener la atención y concentración para evitar maniobras inadecuadas a fin de impedir la generación de arcos voltaicos que pueden causar pequeñas quemaduras.
• Vigilar que la respuesta de vasodilatación no sea exagerada o entre en evoluciones paradójicas.
• Retirar la técnica si se observa empeoramiento o ineficacia. Aunque puede darse un empeoramiento inicial aparente (exacerbación sintomatológica) para evolucionar a mejoría.
• Averiguar si el paciente posee un equipo de marcapasos cardíaco, otros dispositivos electrónicos u osteosíntesis metálicas.
• Eliminar metales y adornos de los pacientes.
• Aislar al paciente de tierra o de todo elemento metálico del mobiliario que pueda causar una fuga a tierra.
• Tocar al paciente con la otra mano con el debido cuidado, pues la alta frecuencia (radiofrecuencia) de los cables que llegan a los electrodos pueden inducir campos eléctricos sobre el terapeuta (salvo que dicho cable esté debidamente apantallado y protegido).
• Cuidar las aplicaciones sobre los centros nerviosos importantes o ganglios neurovegetativos del simpático y parasimpático.
• Cuidar que en mujeres embarazadas el campo electromagnético pueda invadir la zona de gestación.
• Observar atentamente la zona tratada por si se aplicara sobre varices, flebitis o tromboflebitis.
• Cuidar las aplicaciones en las proximidades de las glándulas endocrinas y exocrinas.

Contraindicaciones

• No aplicar si el paciente no percibe la sensación térmica.
• Sobre zonas donde se localicen metales de osteosíntesis.
• No aplicar simultáneamente con otros equipos de electroterapia.
• En procesos tumorales, sobre todo malignos.
• Glándulas que generen aumento intempestivo de hormonas.
• En focos infecciosos (puede estar indicado en determinadas circunstancias).
• Tromboflebitis.
• Ante la administración de vasodilatadores o anticoagulantes.
• En hemofílicos.
• En procesos febriles.
• En la zona abdominal ni lumbar durante los momentos de la menstruación.
• En mujeres embarazadas si el campo eléctrico invade la zona de gestación.
